Soldagem manual de placas eletrônicas: o que realmente define uma junta de qualidade

Já falamos por aqui sobre as ferramentas e insumos essenciais da soldagem manual, estação, ponta de ferro, fluxo, fio de solda. Mas ter o equipamento certo em mãos resolve só parte do problema. A outra parte, normalmente subestimada nas linhas de produção, é a técnica de execução: a forma como o operador aplica calor, posiciona a ponta, alimenta o fio e retira o ferro da junta. É essa técnica que separa uma solda confiável de uma solda que parece boa a olho nu, mas vai falhar em campo.

Neste blog vamos além de ferramentas, e entramos no que realmente importa na hora de soldar: a sequência correta de execução, os critérios técnicos que definem uma junta aprovada, os defeitos mais recorrentes na rotina industrial e o ajuste da técnica conforme o tipo de liga utilizada.

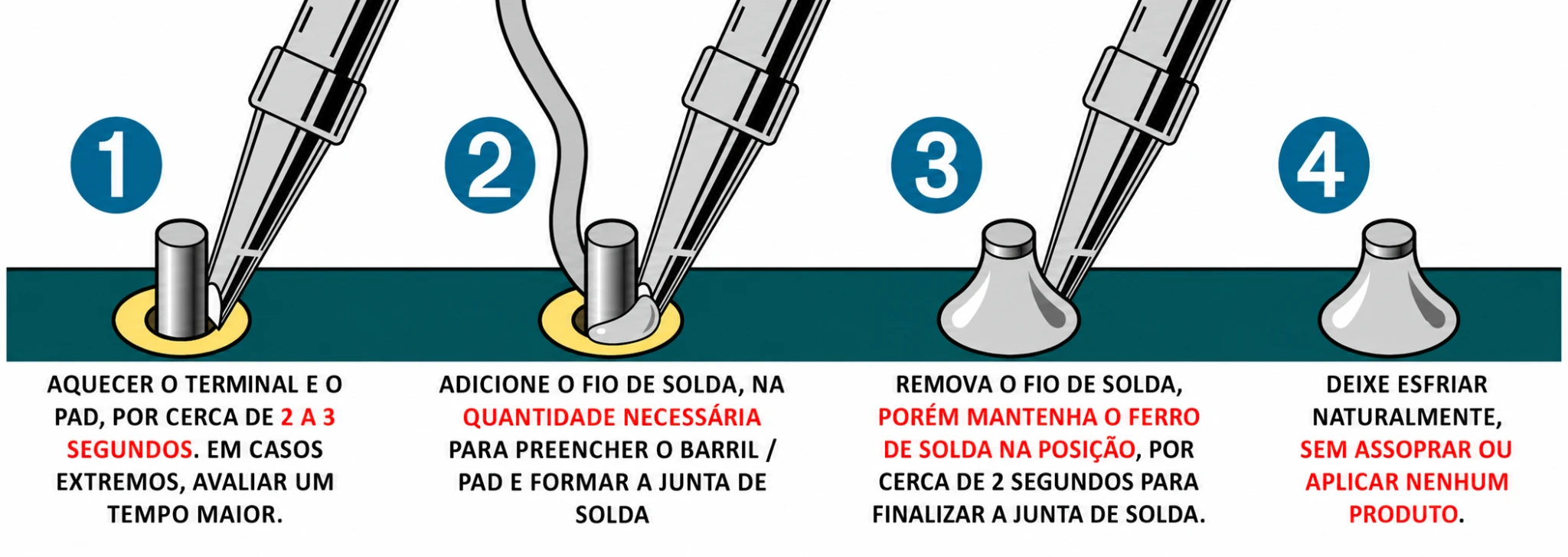

A sequência correta de uma solda manual bem executada: Antes de encostar o ferro na placa para solder, a ponta precisa verificada através de uma inspeção visual e em sequência ser levemente estanhada, ou seja, você deve encostar o fio de solda na ponta para avaliar se há derretimento imediato do fio sem formação de bolas de solda. Caso a ponta esteja ok, a sequência técnica correta segue esta ordem, conforme figura 1.

1- Posicionar a ponta encostando simultaneamente no pad e no terminal do componente, nunca apenas no pad ou terminal apenas. O metal base (cobre) de ambos, que precisa atingir a temperatura de fusão, não só o fio que está sendo adicionado.

2- Aguardar o tempo mínimo de pré-aquecimento antes de alimentar o fio de solda, garantindo que pad e terminal já estejam na temperatura necessária para a fusão da liga e devida molhagem.

3- Alimentar o fio de solda no ponto de contato entre ponta, pad e terminal, nunca diretamente na ponta do ferro. Caso você encoste o fio na ponta do ferro de solda, a solda irá migrar para o ferro e não para o pad / terminal.

4- Retirar o fio primeiro, o ferro depois, mantendo o contato entre ferro e pad / terminal até que a quantidade adequada de solda tenha fundido e molhado a junta.

O tempo total de contato costuma ficar entre 3 e 5 segundos para a maioria dos pads em componentes SMT / PTH, variando conforme a massa térmica da junta. Tempos maiores que isso são necessários em casos de grande massa térmica como grandes indutores e transformadores. Caso contrário, tempos maiores que isso normalmente indicam que a ponta, a temperatura ou a estação não estão adequados ao processo ou em boas condições, tema que já detalhamos no blog sobre o desgaste da ponta do ferro de solda, já que contato prolongado acelera a erosão da ponta.

O que caracteriza uma junta de solda aprovada? A na indústria eletrônica global para julgar a qualidade visual de uma junta de solda é a norma IPC-A-610. De forma resumida, uma junta bem executada apresenta:

• Ângulo de molhagem inferior a 90° entre a solda e a superfície do terminal, formando um menisco côncavo e contínuo.
• Cobertura completa do pad, sem áreas expostas de cobre ou terminal sem solda.
• Contorno do terminal visível através da solda, sem excesso que "esconda" completamente a geometria da conexão.
• Ausência de trincas, vazios (voids) visíveis ou porosidade na superfície.
• Ausências de curtos de solda - pontes entre dois pontos de solda adjacentes.

Vale reforçar: uma solda "bonita" nem sempre é uma solda aprovada, e o contrário também é verdadeiro. Por isso o treinamento do operador com base em critérios objetivos, e não apenas em "olho clínico", é o que sustenta a repetibilidade da qualidade em escala.

Os defeitos mais comuns da soldagem manual e por que acontecem

Solda não refundida (cold joint): ocorre quando a junta não atinge temperatura suficiente para uma molhagem completa. Aparência opaca, granulada, com aderência mecânica fraca mesmo com contato elétrico existente.
Excesso de solda: geralmente causado por alimentação de fio além do necessário, escondendo o contorno do terminal e, em casos extremos, formando pontes entre pads adjacentes.
Solda insuficiente: o oposto do excesso, normalmente resultado de fio de solda insuficiente, temperatura baixa ou remoção precoce do ferro antes da molhagem completa do pad.
Superaquecimento e delaminação do pad: contato prolongado ou temperatura excessiva pode descolar o pad da placa (lifted pad) ou causar dano térmico em componentes sensíveis próximos ao ponto de solda.
Contaminação da junta: excesso de resíduos de fluxo não removidos, óleo, poeira ou oxidação na superfície do pad antes da soldagem prejudicam a adesão e favorecem falhas futuras, mesmo quando a junta parece visualmente aceitável no momento da inspeção.

Ajustando a técnica conforme o tipo de liga utilizada. A técnica de soldagem manual não é igual para toda composição de fio. Ligas Lead-Free (como a SAC305) exigem temperaturas de trabalho mais altas e apresentam janela de processo mais estreita para uma boa molhagem, se comparadas às ligas convencionais Sn63Pb37. Isso significa que, com Lead-Free, o operador tem menos margem de erro no tempo de contato, o que reforça a importância de dominar a sequência correta descrita acima, já que qualquer compensação por aumento de temperatura ou tempo de contato acelera o desgaste da ponta e aumenta o risco de defeitos térmicos nos componentes.

Por que isso importa na prática?
Dominar ferramentas é o ponto de partida. Mas é a técnica, sequência de execução, leitura correta dos critérios de aceitação e reconhecimento precoce de defeitos que garante que a solda feita hoje continue confiável daqui a um ano, em campo, sob vibração, temperatura e uso real. Investir na qualificação do operador reduz retrabalho, aumenta a taxa de aprovação na inspeção e evita o custo, muito mais alto, de uma falha identificada só depois que o produto já chegou ao cliente.
