Os impactos causados pela implementação da Diretiva Rohs nos processos de soldagem de placas eletrônicas

A implementação da tecnologia de soldagem Lead-Free trouxe uma mudança significativa para a manufatura eletrônica. Muito além da substituição da liga estanho-chumbo por ligas livres de chumbo, essa transição alterou diretamente a janela de processo, os critérios de controle, o comportamento metalúrgico da junta de solda e a forma como os parâmetros de manufatura devem ser definidos e monitorados.

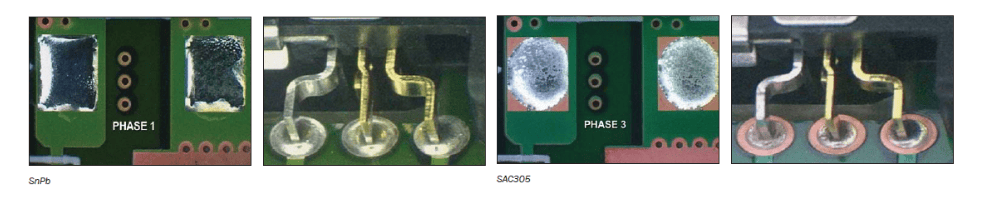

Na prática, soldar com ligas Lead-Free exige mais disciplina técnica. A maior temperatura de fusão, a menor molhagem em comparação às ligas SnPb tradicionais (vide figura 1), a diferença no aspecto visual da junta e a maior sensibilidade a variações térmicas tornam o processo mais crítico, principalmente em etapas como impressão de pasta de solda, definição do stencil, perfil de forno de refusão, solda onda e soldagem manual.
Por isso, tratar Lead-Free apenas como uma troca de material é um erro. O processo precisa ser revisto de ponta a ponta.

A formação da junta de solda e o papel do intermetálico
Como já dissemos no blog metalurgia no processo de soldagem de placas eletronicas, toda junta de solda confiável depende da interação correta entre quatro elementos fundamentais: superfície soldável, solda, calor e fluxo. No processo de soldagem com ligas sem chumbo, não é diferente, entretanto é necessário estar atento às diferenças de processos quando se comparado às ligas tradicionais com chumbo.
A superfície soldável representa o metal de base, como o pad da placa ou o terminal do componente. Já a solda atua como metal de adição e o calor promove a fusão da liga e a ativação do fluxo. E é esse fluxo que auxilia na remoção de óxidos, melhora a transferência térmica e reduz a tensão superficial da solda fundida.

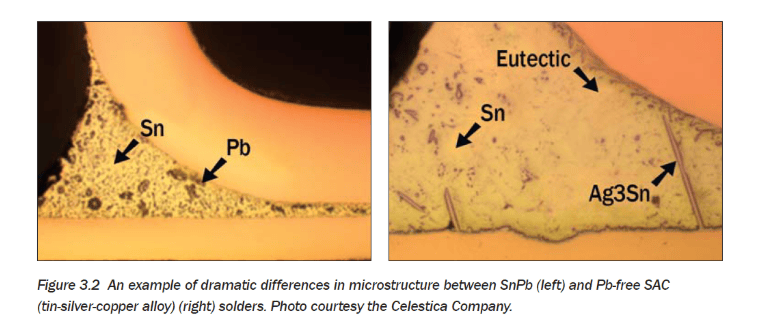

Durante esse processo, ocorre a formação da camada intermetálica, também chamada de IMC. Essa camada é resultado da difusão entre o estanho presente na solda e o metal de base, normalmente cobre, presente no pad ou no terminal do componente.
O intermetálico é necessário para que exista uma união metalúrgica real. Sem ele, a junta não possui ligação adequada entre solda e superfície. Porém, quando essa camada cresce em excesso, ela pode se tornar frágil, comprometendo a resistência mecânica e a confiabilidade do produto.
Esse é um dos grandes desafios da soldagem Lead-Free: trabalhar com energia térmica suficiente para formar uma junta adequada, mas sem exceder tempo e temperatura a ponto de acelerar excessivamente o crescimento intermetálico. É muito importante lembrarmos que como estamos trabalhando com materiais diferentes, o comportamento metalúrgico da junta de solda, será diferente, conforme imagem da figura 2.

Printagem de pasta de solda: onde muitos defeitos começam
No processo SMT, a impressão de pasta de solda é uma das etapas mais críticas. Grande parte dos defeitos identificados após a refusão tem origem na etapa de printagem.

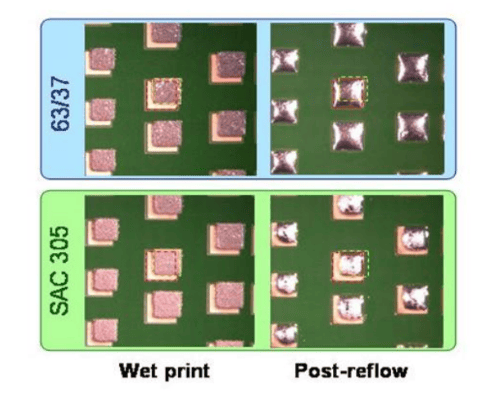

Em processos Lead-Free, essa criticidade aumenta porque as ligas normalmente apresentam menor espalhamento e menor molhagem quando comparadas às ligas SnPb. Isso significa que o volume de pasta depositado, a geometria da abertura do stencil, a pressão dos rodos, a velocidade de impressão, a separação entre stencil e placa e a condição de limpeza do stencil precisam estar muito bem controlados.
Uma impressão deficiente pode gerar insuficiência de solda, excesso de solda, curtos, solder balls, tombstoning, aberturas, variação de volume entre pads e falhas de molhabilidade após a refusão.
A pasta de solda não pode ser tratada apenas como um insumo. Ela é um elemento de processo. Sua viscosidade, temperatura de uso, tempo fora de refrigeração, tempo em máquina, compatibilidade com o acabamento superficial da placa e comportamento durante a refusão impactam diretamente no resultado da junta.
Por isso, em um processo Lead-Free robusto, a printagem deve ser monitorada por critérios objetivos, preferencialmente com inspeção SPI, controle de volume, área, altura e offset da pasta depositada.

Stencil: o ferramental que define o começo a boa soldagem
O stencil é um dos principais responsáveis pelo volume de pasta transferido para a placa. Em processos Lead-Free, sua importância é ainda maior, pois pequenas variações na deposição podem impactar diretamente a formação da junta. É importante ressaltar que a maior tensão superficial das ligas sem chumbo, durante a refusão da pasta, dificulta a compensação de desalinhamentos ocorridos na impressão, conforme podemos ver na figura 3.
A definição de espessura, geometria das aberturas, redução de área, acabamento das paredes internas, tecnologia de fabricação e limpeza do stencil precisa estar alinhada ao tipo de componente, ao pitch, ao acabamento da placa e à liga utilizada.

Aberturas mal dimensionadas podem gerar excesso ou falta de pasta. Em componentes pequenos, isso pode resultar em tombstoning ou deslocamento. Em componentes de maior massa térmica, pode causar molhagem insuficiente. Em terminais com grande área, pode favorecer voids, principalmente quando não há uma estratégia adequada de divisão das aberturas.
Outro ponto importante é a limpeza. A necessidade de controle de itens como stencil, rodo de impressão, espátula, pote de pasta, impressora e ultrassom para stencil dentro dos itens de verificação de processo para conformidade RoHS é fundamental.
Isso demonstra que a confiabilidade do processo não depende apenas da liga de solda, mas também da condição dos ferramentais e da forma como eles são controlados, limpos, identificados e segregados.

Forno de refusão: equilíbrio entre ativação, fusão e confiabilidade
O forno de refusão é uma das etapas mais sensíveis na soldagem Lead-Free. Como as ligas livres de chumbo normalmente possuem temperaturas de fusão mais elevadas, o perfil térmico precisa ser ajustado para garantir fusão completa da pasta, adequada molhagem, ativação correta do fluxo e formação controlada do intermetálico.
Um perfil térmico inadequado pode gerar diversos problemas: solda fria, baixa molhagem, tombstoning, solder balls, voids, escurecimento de resíduos de fluxo, dano térmico em componentes, delaminação da placa, empenamento e crescimento excessivo de intermetálico.
O grande desafio é encontrar uma janela térmica que atenda simultaneamente às necessidades da liga de solda, dos componentes, da placa e do fluxo. Não basta atingir a temperatura de pico. É necessário controlar rampa de aquecimento, zona de soak, tempo acima da linha líquida, pico de temperatura e taxa de resfriamento.
Em placas com grande variação de massa térmica, esse controle se torna ainda mais desafiador. Componentes grandes, conectores, áreas de cobre e dissipadores podem exigir maior energia térmica, enquanto componentes sensíveis podem estar próximos do limite máximo permitido pelo fabricante.
Por isso, o perfil de forno deve ser medido na placa real, com termopares posicionados em pontos críticos. A validação precisa considerar os componentes de maior massa térmica, os componentes sensíveis e as regiões mais críticas para formação da junta. No Lead-Free, o forno não pode ser ajustado "por aparência". Ele deve ser ajustado por evidência térmica.

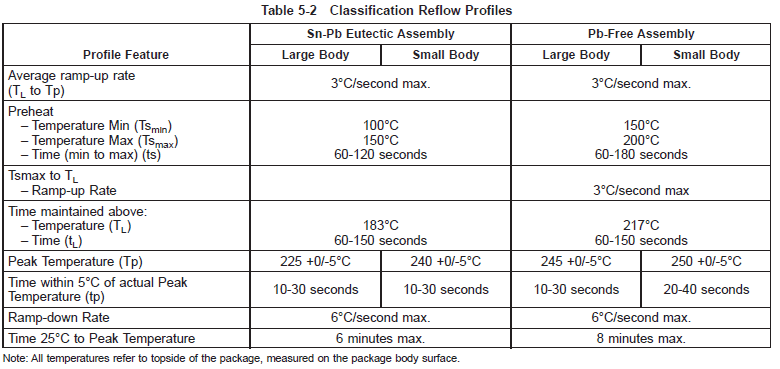

Abaixo a janela de processo recomendada pelo IPC-JSTD-020, em comparação aos dois tipos de liga, SnPb e Lead-Free.
Observação: Esta é uma janela genérica recomendada pelo padrão IPC, o que não significa que deva se seguida obrigatoriamente e nem que irá performar bem em qualquer produto.

Voids, tombstoning e molhagem: efeitos diretos das diferenças entre as ligas
A soldagem Lead-Free pode apresentar maior tendência a determinados defeitos quando a janela de processo não está bem definida.

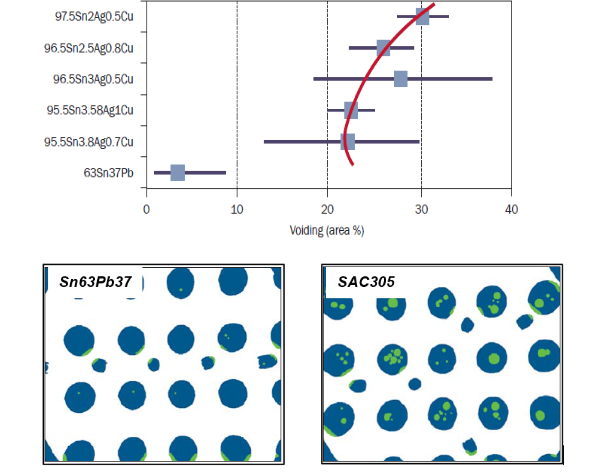

Os voids, por exemplo, estão relacionados à liberação de gases durante a refusão, à formulação da pasta, ao desenho do stencil, ao perfil térmico e à geometria da junta. Em componentes como BGAs, QFNs, terminais térmicos e pads grandes, a presença de voids pode comprometer dissipação térmica, resistência mecânica e desempenho elétrico. Em se tratando de pastas sem chumbo, esse efeito tende a ser maior, conforme a figura 4 traz através de um gráfico e de uma imagem de raios-X.

O tombstoning, por sua vez, está associado ao desequilíbrio de forças durante a fusão da solda nos terminais de componentes pequenos, especialmente resistores e capacitores chip. Diferenças de volume de pasta, aquecimento desigual entre os pads, geometria incorreta do stencil e variação de molhabilidade podem favorecer esse defeito.

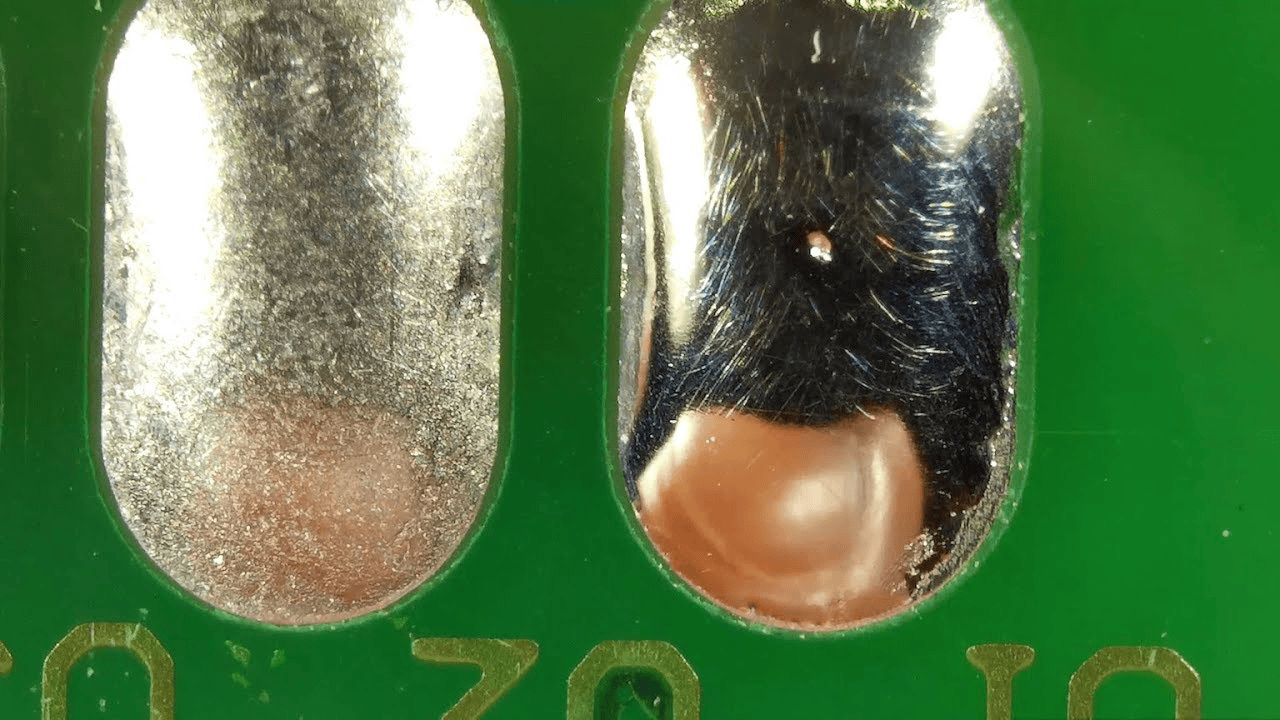

Já a molhagem é um dos pontos mais críticos na comparação entre soldagem convencional e Lead-Free. A menor capacidade de espalhamento das ligas sem chumbo exige superfícies bem preservadas, fluxo adequado, energia térmica suficiente e controle rigoroso do tempo de processo.
Nesse cenário, qualquer instabilidade em armazenamento de placas, oxidação de terminais, pasta vencida, stencil sujo ou perfil térmico inadequado pode aparecer como falha de soldagem.

Soldagem por onda Lead-Free: maior exigência térmica e risco de contaminação
Na soldagem por onda, a migração para Lead-Free também exige atenção especial. O banho de solda opera com temperatura mais elevada, o que aumenta a agressividade térmica sobre placas, componentes, pallets, dedos transportadores, bicos, bombas e demais partes do equipamento.
A solda onda Lead-Free exige controle de temperatura do banho, tempo de contato, altura da onda, velocidade do transportador, pré-aquecimento, aplicação de fluxo e composição da liga. Pequenas variações podem impactar diretamente o formação da junta de solda, causando a formação de curtos, ou má molhagem de solda em pads e terminais.
Outro ponto crítico é a capilaridade no preenchimento do barril. Para que a solda suba adequadamente pelo furo metalizado, é necessário que haja boa adesão entre solda, terminal e parede metalizada do furo, como já foi explicado no blog de metalurgia de soldagem em placas eletrônicas.
Como as ligas Lead-Free possuem comportamento diferente das ligas SnPb, o controle do fluxo, pré-aquecimento, temperatura do tanque e tempo de contato, tornam-se decisivos.
Além disso, a solda onda é uma área de alto risco para contaminação cruzada. Por esse motivo, uma máquina de solda onda utilizada para Lead-Free deve possuir controle específico de liga, identificação adequada, critérios de manutenção, análise periódica da composição do banho e segregação clara em relação a processos convencionais, ou seja, os quais utilizam ligas SnPb.

Soldagem manual: o ponto de maior variação humana
A soldagem manual é uma das etapas com maior variabilidade dentro da manufatura eletrônica. Em processos Lead-Free, essa variação tende a ser ainda mais crítica.
O operador precisa lidar com uma liga de maior ponto de fusão, menor molhagem e aparência visual diferente. Muitas vezes, para compensar a dificuldade de molhagem, aumenta-se excessivamente a temperatura do ferro ou o tempo de contato. Essa prática pode gerar danos ao pad, degradação do fluxo, queima da máscara de solda, levantamento de trilha, dano térmico ao componente e crescimento excessivo do intermetálico.
A soldagem manual Lead-Free exige definição clara de temperatura, tipo de ponta, tempo máximo de contato, tipo de fio de solda, critérios de limpeza e padrão visual bem ajustados e malha de solda com composição de fluxo adequada.
Também é necessário considerar que a aparência da junta Lead-Free pode ser diferente da junta SnPb. Uma solda Lead-Free pode apresentar aspecto menos brilhante, sem que isso represente necessariamente um defeito. Porém, essa característica não pode ser confundida com solda fria, falta de molhagem, contaminação ou ausência de formação metalúrgica.

Por isso, treinamento e padronização são essenciais. O operador precisa saber diferenciar característica visual da liga de defeito real de processo.

Contaminação cruzada: um risco técnico e não apenas documental
Na soldagem Lead-Free, a contaminação cruzada é um dos riscos mais relevantes. Ela pode ocorrer quando materiais, ferramentas ou equipamentos utilizados em processos com chumbo entram em contato com produtos ou insumos Lead-Free.
Esse risco pode envolver fio de solda, pontas de ferro, cadinhos, pallets, stencil, rodos, espátulas, mantas, esponjas, estações de retrabalho, bandejas, ferramentas manuais e até áreas de armazenamento.
O problema não é apenas regulatório. A contaminação pode alterar a composição da junta, modificar seu ponto de fusão, afetar sua resistência mecânica e comprometer a confiabilidade do produto.
Por isso, processos RoHS e Lead-Free exigem identificação visual, segregação de áreas, controle de ferramentas, manutenção documentada, procedimentos de limpeza e auditorias periódicas.

A soldagem Lead-Free exige uma abordagem técnica mais rigorosa do que a soldagem convencional com estanho-chumbo. A formação do intermetálico, a printagem de pasta, o projeto do stencil, o perfil de forno, a solda onda e a soldagem manual precisam ser tratados como partes integradas de uma mesma janela de processo.
Não existe confiabilidade em Lead-Free sem controle térmico, controle de volume de solda, controle de materiais, padronização operacional e treinamento da equipe.
Mais do que atender à RoHS, a empresa precisa garantir que seu processo seja capaz de produzir juntas de solda confiáveis, repetitivas e tecnicamente sustentáveis.
A pergunta que fica é: sua empresa apenas utiliza solda Lead-Free ou realmente controla os parâmetros críticos que garantem a confiabilidade da junta de solda?
