Metalurgia no processo de soldagem de placas eletrônicas

A soldagem eletrônica é um processo metalúrgico complexo que transcende a simples união física entre um terminal metálico e um pad condutor em uma placa de circuito impresso (PCB). Sob a ótica da engenharia de materiais, trata-se de um fenômeno de difusão atômica controlada, cuja qualidade influencia diretamente a confiabilidade elétrica, mecânica e térmica do produto final.
Normas como a IPC estabelecem critérios técnicos rigorosos para avaliação da aceitabilidade de juntas de solda, reconhecendo que a integridade metalúrgica da interface solda - metal base é determinante para o desempenho em campo. Documentos como a IPC-A-610, a IPC J-STD-001 e a IPC-7711/7721 não apenas definem critérios visuais de aceitação, mas também refletem fundamentos metalúrgicos consolidados.
Este texto apresenta uma análise sistemática da metalurgia aplicada à soldagem eletrônica, correlacionando fundamentos científicos com requisitos normativos e implicações na confiabilidade.

Elementos formadores da junta de solda

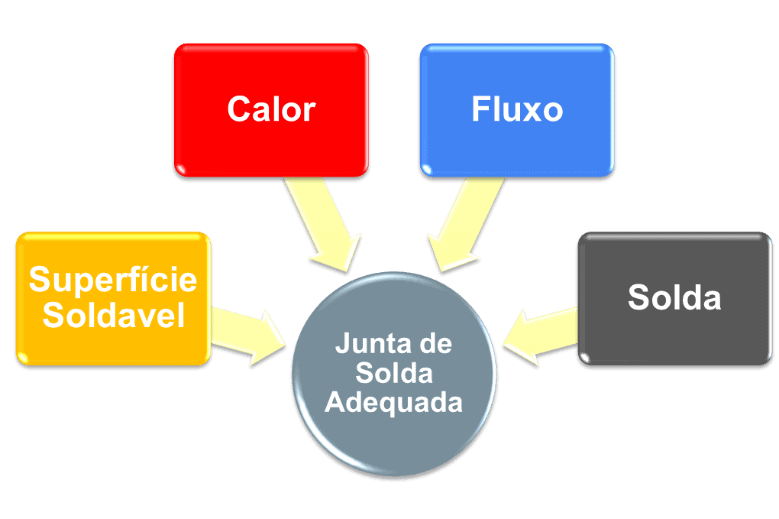

Como costumo enfatizar em treinamentos técnicos: para entender a junta de solda, é preciso voltar à origem e compreender como ela se forma. A junta não surge apenas pelo contato entre solda líquida e cobre. Ela nasce do equilíbrio entre quatro elementos fundamentais: a superfície soldável (metal de base), o calor, o fluxo e o metal de adição. A ausência de controle em qualquer um desses fatores compromete o resultado. Não existe meia-solda. Ou a junta está metalurgicamente adequada, ou ela carrega uma fragilidade que aparecerá no campo.

A superfície soldável representa o metal de base: os pads da PCB e os terminais dos componentes, sejam SMD ou PTH. Essas superfícies precisam estar limpas, livres de oxidação e em condição adequada de molhagem. O calor, por sua vez, não é apenas energia térmica aplicada; ele é o agente que promove a difusão atômica. Ele aquece o metal base, funde o metal de adição e ativa o fluxo. Se insuficiente, impede a formação adequada do intermetálico. Se excessivo, promove crescimento exagerado dessa camada frágil. O fluxo atua como facilitador químico, removendo óxidos e reduzindo a tensão superficial, permitindo que a solda líquida se espalhe adequadamente pelos pads e terminais dos componentes. E o metal de adição, a própria liga de solda, carrega consigo propriedades mecânicas, elétricas e térmicas que impactarão diretamente o desempenho do produto ao longo de sua vida útil.

Funções da junta de solda
a) Função Mecânica
A junta atua como elemento estrutural, responsável pela fixação do componente à PCB. Ensaios de resistência à tração e fadiga térmica demonstram que a integridade dessa função depende da espessura e morfologia da camada intermetálica, além do tipo de liga utilizado.
A IPC-9701 descreve métodos de ensaio para avaliação de confiabilidade mecânica sob ciclos térmicos e estresse mecânico.

b) Função Elétrica
A continuidade elétrica depende da integridade da interface metalúrgica. A presença de voids excessivos, trincas ou molhagem inadequada pode elevar a resistência de contato ou gerar falhas intermitentes.
Critérios de aceitabilidade de molhagem e preenchimento são estabelecidos na IPC-A-610, especialmente na Seção 5, que trata de conexões soldadas.

c) Função Térmica
A junta também atua como caminho térmico para dissipação de calor, especialmente em componentes de alta potência. A resistência térmica da interface depende da qualidade da molhagem e da ausência de defeitos internos.

As forças de coesão, adesão e a formação da junta de solda

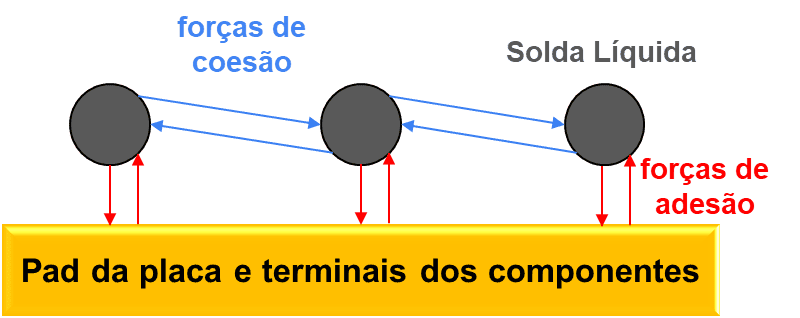

Em escala macroscópica, a formação da solda depende do equilíbrio entre forças de coesão e adesão.

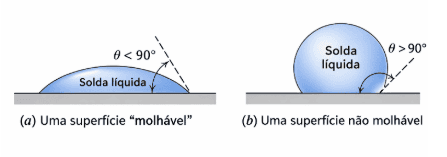

As forças de coesão mantêm as moléculas da solda unidas entre si. As forças de adesão são aquelas exercidas pela superfície do pad e do terminal sobre a solda líquida. Quando o fluxo atua corretamente, ele reduz a tensão superficial, permitindo que a solda molhe adequadamente a superfície, formando um ângulo de contato inferior a 90 graus, critério consagrado em normas como a IPC-A-610. Quando esse equilíbrio não ocorre, surgem defeitos de molhagem, frequentemente associados a oxidação, contaminação ou perfil térmico inadequado.

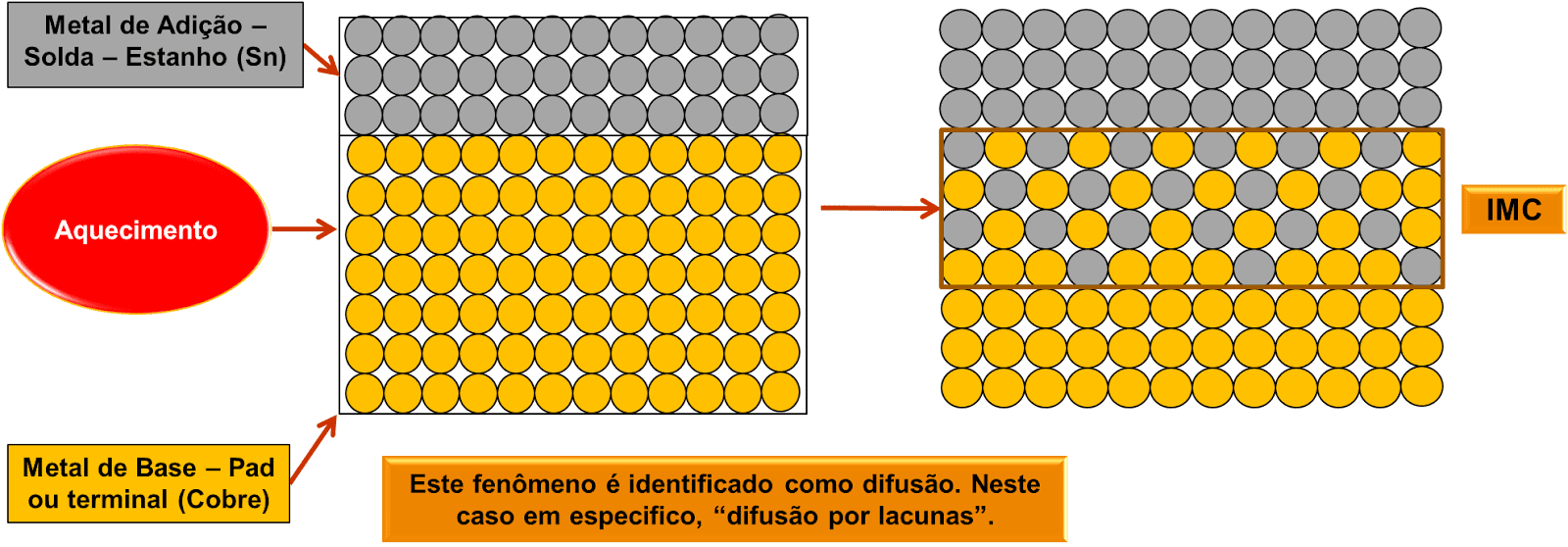

No entanto, é na escala microscópica que a verdadeira transformação acontece. Ao fornecer calor, promovemos a dilatação atômica, tanto no cobre quando no estanho. As moléculas de ambos se afastam, criando lacunas. Por difusão, átomos passam a ocupar o espaço uns dos outros. Ao cessar o aquecimento e iniciar o resfriamento, essas lacunas se fecham, mas os átomos permanecem reorganizados. Forma-se então a camada intermetálica.

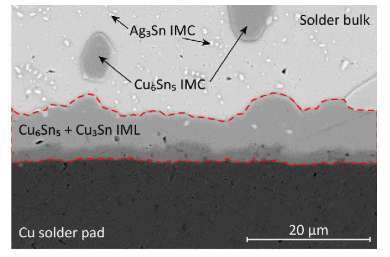

Essa camada, composta principalmente por compostos como Cu₆Sn₅ e Cu₃Sn, é a verdadeira ligação metalúrgica entre a solda, os componentes e a placa. Ela é indispensável. Sem intermetálico, não há ancoragem. Contudo, essa camada é intrinsicamente frágil. Diferente da solda, que possui comportamento dúctil, o intermetálico suporta tensão, mas apresenta baixa capacidade de deformação. Se sua espessura cresce além do adequado, seja por temperatura excessiva, tempo de contato prolongado ou retrabalhos repetitivos, a região torna-se suscetível a trincas e falhas por fadiga.
É por isso que costumo afirmar: o intermetálico não pode ser nem fino demais, nem espesso demais. A metalurgia da soldagem é o exercício do equilíbrio.

Funcionalidade x Confiabilidade e controles de processo
Conforme já trouxemos em outro blog, um produto pode sair da fábrica funcional, aprovado em teste elétrico. Porém, se a metalurgia da junta não estiver adequada, ele pode falhar em campo após vibração, transporte ou ciclos térmicos. Funcionalidade é instantânea. Confiabilidade é sustentada no tempo.
O controle do perfil térmico, portanto, torna-se um dos fatores mais críticos de todo o processo. Não basta atingir a temperatura de pico correta. É necessário controlar taxa de aquecimento, tempo de soak, equilíbrio térmico entre componentes de diferentes massas, exaustão adequada do forno e manutenção de filtros. Pequenas variações acumuladas ao longo do tempo podem alterar o crescimento intermetálico e comprometer a repetibilidade.
Em soldagem por onda, o controle químico do tanque, temperatura, tempo de contato e aplicação de fluxo são igualmente determinantes. Já na soldagem manual, fatores como escolha da ponta, calibração real da temperatura e limpeza adequada impactam diretamente na formação da junta. Mesmo sendo um processo manual, ele não pode ser tratado como artesanal. Ele exige método.
No fim, todos os indicadores industriais PPM, RMA, retorno de campo, custo de garantia, estão conectados a esse fenômeno microscópico invisível: a difusão atômica que forma a junta de solda.

A metalurgia da soldagem não é apenas um capítulo da engenharia de processos. Ela é uma estratégia de confiabilidade. E confiabilidade é vantagem competitiva.
Na prática, empresas que dominam esses fundamentos não apenas soldam placas. Elas projetam desempenho de longo prazo. Elas reduzem falhas intermitentes. Elas preservam sua reputação no mercado.
As normas IPC fornecem critérios objetivos para aceitabilidade e controle de processo, mas sua correta aplicação exige entendimento profundo dos fenômenos físicos envolvidos.
A solda pode parecer pequena aos olhos, mas em escala microscópica, ela carrega o futuro do produto.
