A importância da seleção adequada do revestimento para placas de circuito impresso
1. Por que proteger uma placa eletrônica?
As placas de circuito impresso (PCB) estão cada vez mais expostas a ambientes agressivos: variações térmicas, umidade, vibração, poeira, névoa salina, contaminantes químicos e iônicos. Esses fatores aceleram falhas como corrosão, delaminações, curtos por dendritos, trincas e perda de propriedades dielétricas.
Por isso, o revestimento adequado não é apenas uma camada protetiva, é uma barreira estratégica para garantir confiabilidade, vida útil e desempenho do produto, especialmente em setores como automação industrial, energia, automotivo, aeroespacial e dispositivos de campo.
2. Principais tipos de revestimento para PCBs
Existem três categorias principais de proteção aplicadas em PCBs, cada uma com objetivos e características específicas:
Cada processo exige seleção cuidadosa do material, método de aplicação e validação de processo, com base no ambiente de operação do produto.

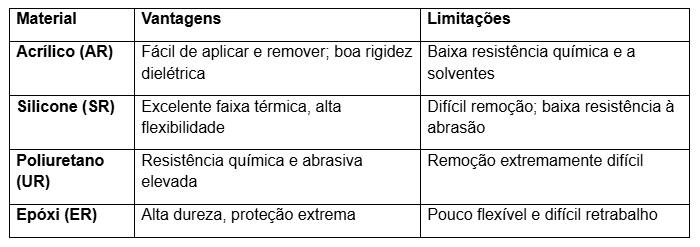

3. Tipos de materiais e quando utilizar cada um
A escolha deve considerar fatores como temperatura de operação, exposição a agentes químicos, necessidade de retrabalho, classe IPC do produto e vida útil desejada.
4. Critérios para seleção do revestimento ideal
Antes de definir o material, é essencial responder perguntas estratégicas:
- O produto realmente necessita de proteção?
- A aplicação é local ou total na placa?
- Existe contaminação por fluxo, óleo, poeira ou sais?
- Qual tensão dielétrica mínima deve ser garantida?
- O coating precisa ser removível para retrabalho?
- O design da PCB respeita áreas keep-out para evitar travamento de conectores ou ajustes?
5. Métodos de aplicação mais utilizados
- Pincel: baixo custo, ideal para protótipos ou baixos volumes
- Spray manual: cobertura uniforme, porém com risco de overspray
- Spray seletivo automático: alta precisão e repetibilidade para grandes volumes
- Imersão: rápida, porém exige controle rigoroso de viscosidade e drenagem
- Jet / Dispenser: ideal para áreas específicas ou resinas de alta viscosidade
Cada método depende da viscosidade do material, geometria dos componentes, produção e capacidade de controle do processo.
6. Controles de processo
O controle do processo de aplicação é determinante para a confiabilidade e rastreabilidade do produto. Abaixo estão os principais parâmetros e métodos recomendados:
6.1. Controle do material
- Temperatura de armazenamento: seguir o datasheet (muitos underfills requerem 0 °C).
- Tempo de climatização: permitir estabilização térmica antes da aplicação.
- Viscosidade: medir periodicamente com viscosímetro (método Zahn Cup ou viscosímetro digital) e registrar em carta de controle.
- Proporção (A/B): para resinas bicomponentes, pesar com balança de precisão ±1%.
- Vida útil (pot-life): monitorar tempo após mistura para evitar cura prematura.
6.2. Controle da aplicação
- Pressão e vazão: calibrar com manômetro na linha de ar e no software da máquina.
- Velocidade de deslocamento do bico: verificar de acordo com o volume e geometria da trilha.

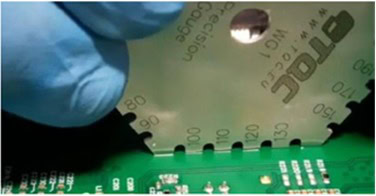

- Espessura da camada: medir antes e após cura usando wet film gauge e dry film gauge, conforme IPC-HDBK-830
- Inspeção sob luz UV: verificar uniformidade, ausência de bolhas e contaminações.
- Teste de adesão (Cross Hatch): realizar periodicamente, conforme ASTM D3359 e critérios do IPC-A-610.
- Aplicação em folha de caracterização: validar o programa da máquina e o formato da trilha (sem bolhas ou falhas de fluxo).
6.3. Controle de cura
- Perfil térmico: definir tempo e temperatura conforme datasheet (ex.: 80 °C / 2 h para epóxi).
- Desgaseificação: garantir eliminação de bolhas antes da cura final.
- Tempo de repouso: respeitar o tempo de cura ambiente em coatings UV ou híbridos.
6.4. Controle de inspeção final
- Conformidade com IPC-A-610: ausência de pontes condutivas, bolhas críticas e descoloração.
- Espessura uniforme: validar que não ultrapasse limites máximos que possam comprometer conectores.
- Registros de processo: manter CEP de viscosidade, espessura e pressão ? rastreáveis por lote e turno.
7. Consequências de uma má seleção ou aplicação
- Descolamento do revestimento (delamination)
- Formação de bolhas, trincas ou mealing
- Pontes condutivas por falha de distanciamento
- Curto-circuitos por umidade e corrosão
- Falhas em campo e aumento de RMA/retrabalho
8. Conclusão
Selecionar corretamente o revestimento para placas de circuito impresso é uma decisão técnica que envolve conhecimento de materiais, ambiente de operação, design de produto e controle de processo. Não se trata apenas de aplicar verniz, mas de implementar um sistema de proteção coerente com a criticidade do produto.
Quando bem especificado e aplicado, o revestimento aumenta a confiabilidade, reduz falhas em campo e amplia o ciclo de vida do produto, tornando-se um diferencial de engenharia e competitividade para a indústria eletrônica.
